Flangingフランジング
経済的なフランジング… フレキシブルで環境にやさしい
モービルフォーマーなどのエコールドのシステムにはコンテナやタンクの製造を最適化する数多くの特徴があります。

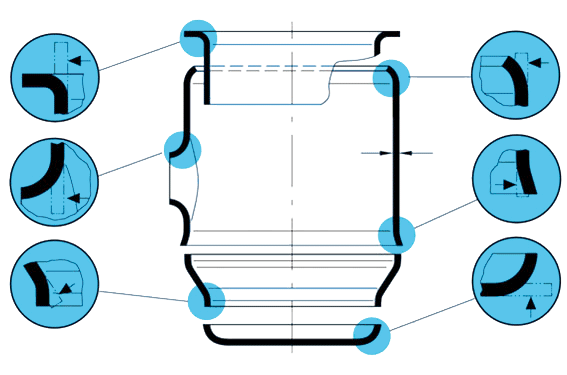

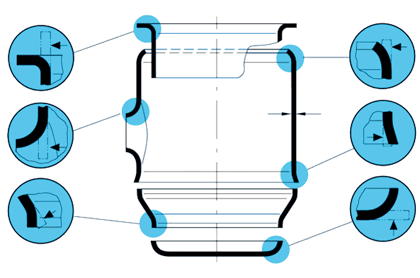

フランジングとはコンテナの縁やタンクの底を逐次成形することです。フランジング用の装置は油圧ユニット、モバイルツール、交換可能なインサートで構成されます。モバイルツールは板厚と希望のフランジ高さに応じて選択します。
４種類のベースツールが用意されています。各装置のフランジング能力は直径と板厚に応じてワークピースの厚み 2 mm から 15 mm、フランジ高さ 10 - 50 mm をカバーします。装置は主に化学工業、食品産業、石油化学工業、蒸留酒製造所などのためのタンク製造に使用されています。
エコールドのモービルフォーマの長所
| - 非常に騒音が少ない |
| - 冷間成形 |
| - ワンマン操作 |
| - モバイル形式なので、ワークの移動が不要 |
| - 低コスト |
| - セットアップ時間が短い |
| - 少量多品種向け |
Line-up仕様を比較する
- MZ 20
- 小回りが利く小型タイプ
- MZ 30
- 比較的厚みのあるフランジングに
- MKF 130/16
- 難易度の高いフランジングに
- MKF 130/16
- 非常に要求の高いフランジングに
Movie動画
フランジング技術

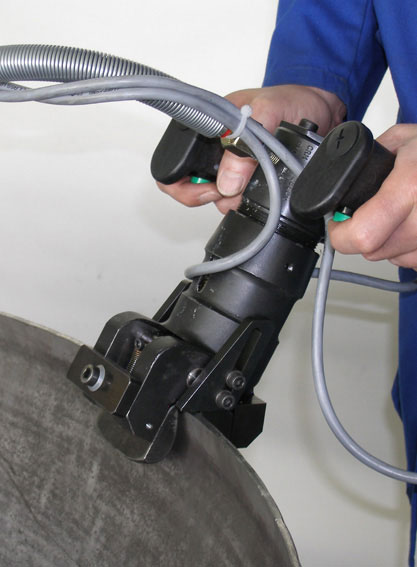

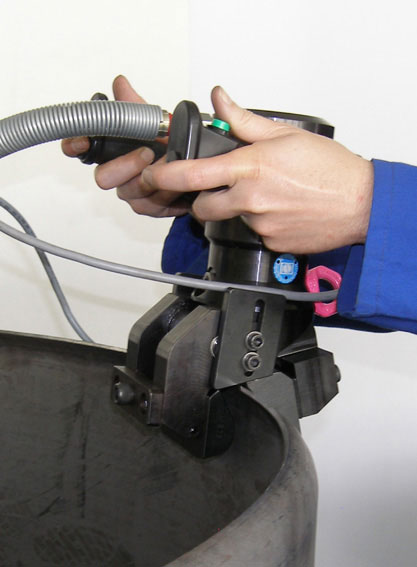

Mobilformerモバイルフォーマー

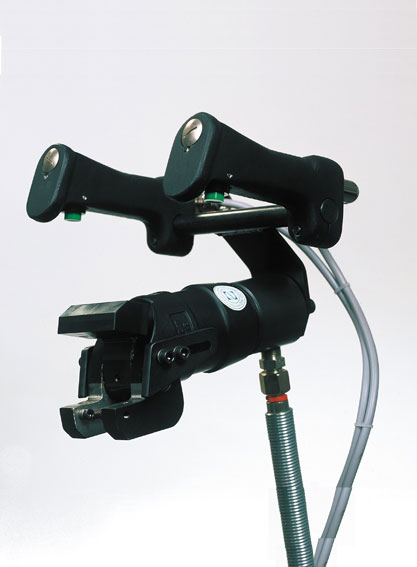

MZ 20
小回りが利く小型タイプ

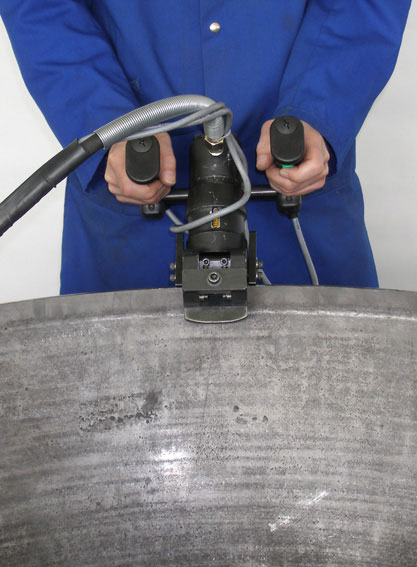

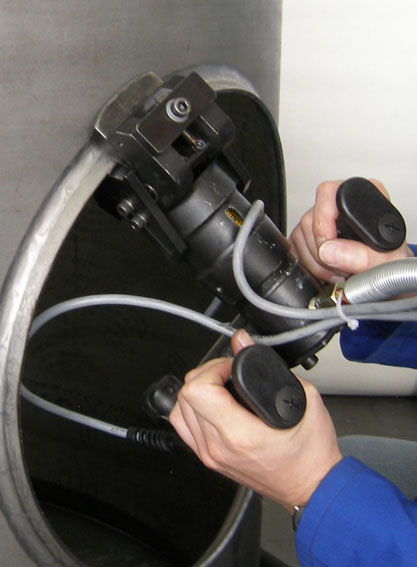

モービルフォーマー MZ 20 はシリーズの中で最も小さい機種です。本機は板厚範囲 2.0〜4.0 mm（軟鋼）および 2.0〜3.0 mm（ステンレス）フランジング成形が可能です。

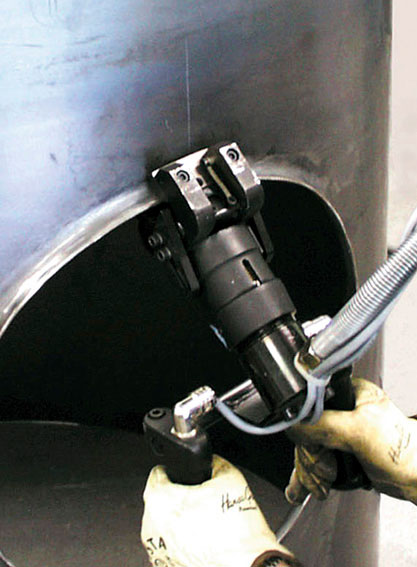

このプライヤ型のコンパクトモバイルツールは、シリンダやボトム、コーンマンホイールのフランジングや、調整に使用されます。それぞれＲの異なるフランジングインサートを付け変えることでオールラウンドな活躍を約束します。インサートの交換は簡単で、常に手元で操作するので正確な成形をおこなうことができます。ツールのガイドや送りは手で行います。
仕様
| ギャップ深さ | 30 mm |
|---|---|
| ギャップ高さ | 40 mm |
| - 軟鋼の成形能力 (Rm ~400 N/mm²) | 2.0 mm - 4.0 mm |
| - ステンレスの成形能力 (Rm ~600 N/mm²) | 2.0 mm - 3.0 mm |

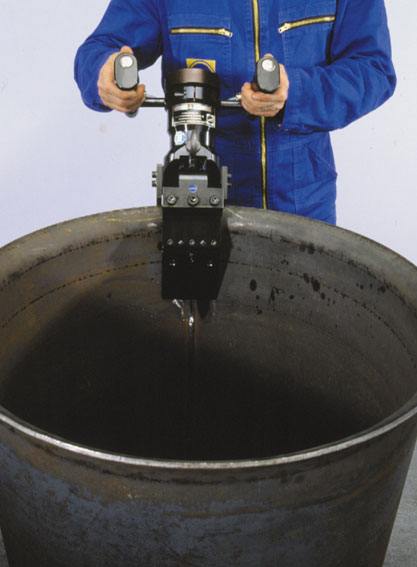

Mobilformerモバイルフォーマー

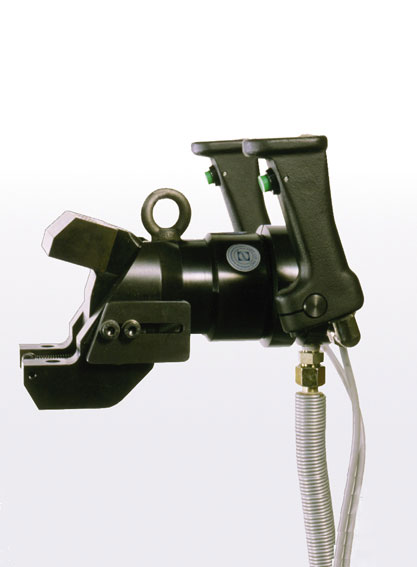

MZ 30
比較的厚みのあるフランジングに
コンテナやタンクの製造におけるフランジングに適したモバイルプライヤです。板厚範囲 3.0〜7.0 mm（軟鋼）および 3.0〜5.0 mm（ステンレス）のフランジング成形が可能です。
このプライヤ型のモバイルツールは、シリンダやボトム、コーンマンホイールのフランジングや、調整に使用されます。それぞれＲの異なるフランジングインサートを付け変えることでオールラウンドな活躍を約束します。インサートの交換は簡単で、常に手元で操作するので正確な成形をおこなうことができます。ツールのガイドや送りは手で行います。
仕様
| ギャップ深さ | 45 mm |
|---|---|
| ギャップ高さ | 68 mm |
| - 軟鋼の成形能力 (Rm ~400 N/mm²) | 3.0 mm - 7.0 mm |
| - ステンレスの成形能力 (Rm ~600 N/mm²) | 3.0 mm - 5.0 mm |

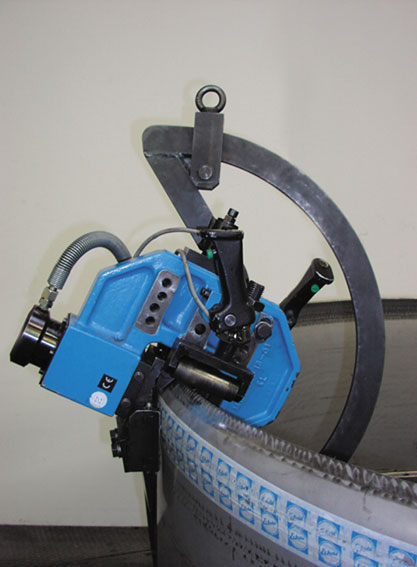

Mobilformerモバイルフォーマー

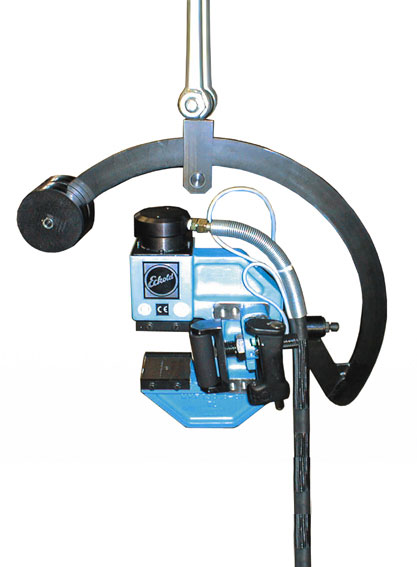

MKF 130/16
難易度の高いフランジングに

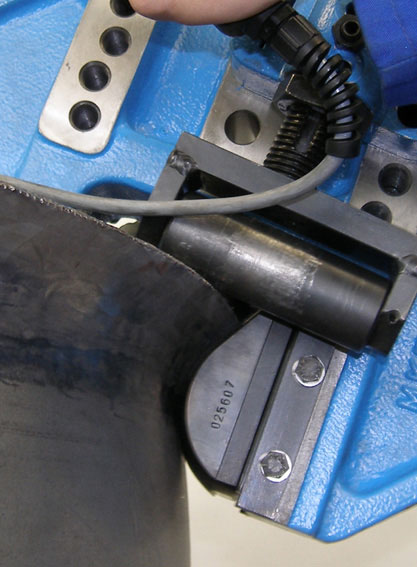

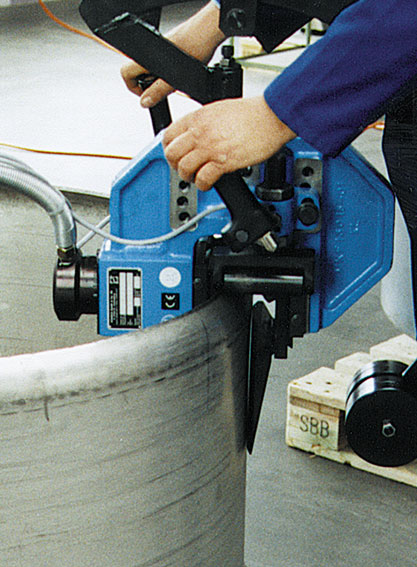

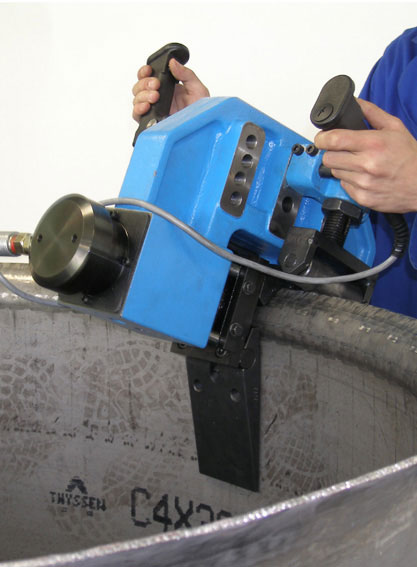

コンテナやタンクの製造におけるフランジングに適したモバイル・クラフトフォーマーです。板厚範囲 4.0〜10.0 mm (軟鋼) および 4.0〜8.0 mm（ステンレス）に使用可能です。
Ｃ型のこのモバイルツールは主に大きな力が必要とされるフォーミングや矯正に使用されます。
この装置はシリンダ、ボトムのフランジングや調整に適しています。交換可能なインサートがオールラウンドな活躍を約束します。具体的な加工の問題を正確に調整します。ローラストッパが付いているので、ツールのガイドと送りを手で上手に行えます。
仕様
| ギャップ深さ | 135 mm |
|---|---|
| ギャップ高さ | 125 mm |
| - 軟鋼の成形能力 (Rm ~400 N/mm²) | 4.0 mm - 10.0 mm |
| - ステンレスの成形能力 (Rm ~600 N/mm²) | 4.0 mm - 8.0 mm |

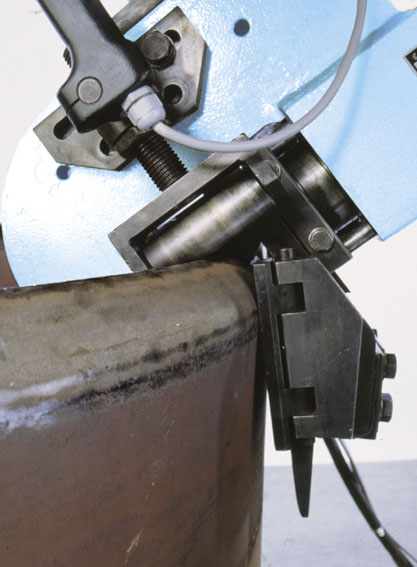

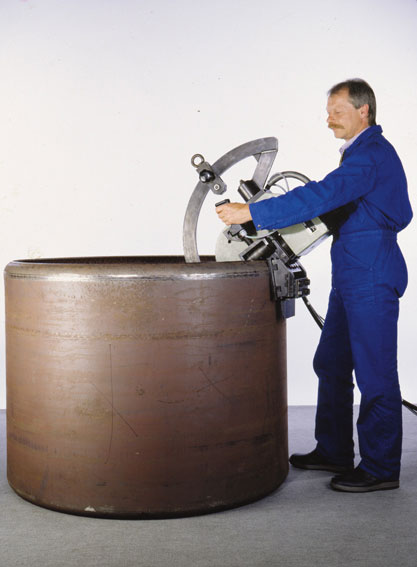

Mobilformerモバイルフォーマー
MKF 140/32
非常に要求の高いフランジングに
モービルフォーマー MKF 140 はシリーズの中で最も大きい機種です。本機は板厚範囲 6.0〜15.0 mm（軟鋼）および 6.0〜12.0 mm（ステンレス）に使用可能です。
Ｃ型のこのモバイルツールは主に大きな力が必要とされるフォーミングや矯正に使用されます。
この装置はシリンダ、ボトム、フランジングや調整に適しています。交換可能なツールインサートがオールラウンドな活躍を約束します。具体的な加工の問題を正確に調整します。ローラストッパが付いているので、ツールのガイドと送りを手で上手に行えます。ローラーストッパ式の送り機能が付いているので、重量のあるＣ型フレームもスムースに送ることができます。
仕様
| ギャップ深さ | 140 mm |
|---|---|
| ギャップ高さ | 125 mm |
| - 軟鋼の成形能力 (Rm ~400 N/mm²) | 6.0 mm - 15.0 mm |
| - ステンレスの成形能力 (Rm ~600 N/mm²) | 6.0 mm - 12.0 mm |
